z7A型脹緊套規格尺寸_脹緊套使用_脹緊套性能

產品時間：2024-10-03 20:27:23

簡要描述：

脹緊套型號：Z7A型 , 脹緊套表面：光飾、拋光脹緊套材質：45#,40Cr,304,430等脹緊套用途：風電變速箱 | 船舶 | 齒輪箱及滑車等。脹緊套特征：可傳達高扭矩，便于組合和拆卸。脹緊套使用方法：組合，拆卸要根據資料頁面的使用方法進行操作。使用時...

脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。便于調整軸向的位置，安裝及拆卸，提高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。

脹緊套咨詢/訂購示例：
1).型號-內徑+外徑 Z7A型、內徑d=125mm、外徑D=185mm

Z7A-125×185

2).型號不清楚需提供：內徑、外徑、高度

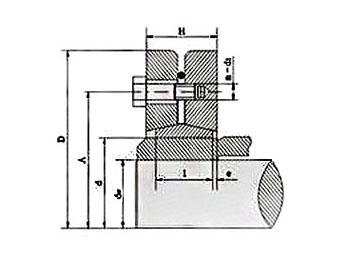

脹緊套產品規格型號表：

基本尺寸							內六角螺釘		額定負荷		螺釘?shù)?br/>擰緊力矩 MA N·m	重量 kg
型號	d	D	dn	L	H	e	d1	n	軸向力F1 KN	轉 矩 M1 KN·m
	mm
Z7A-125X185	125	185	95	39	52	6	M10×40	8	242	11.5	58	6
			100						260	13
			105						276	14.5
Z7A-140X220	140	220	110					10	391	16		8
			120						330	20
			125						352	22
Z7A-155X245	155	245	130					12	385	25		10
			135						427	28.8
			140						464	32.5
Z7A-165X260	165	260	135	46	62	8	M12×50	10	474	32	100	14
			140						507	32.5
			145						538	39
Z7A-175X275	175	275	145						538	39		16
			150						573	43
			155						606	47
Z7A-185X295	185	295	155					12	632	49		20
			160						662	53
			165						691	57
Z7A-195X315	195	315	165	56	72		M12×55	15	800	66		27
			170						835	71
			175						869	76
Z7A-220X345	220	345	180	66	84	9	M16×65	9	978	88	240	35
			190						1063	101
			200						1140	114
Z7A-240X370	240	370	200					12	1200	120		44
			210						1276	134
			215						1312	141
Z7A-260X395	260	395	220	72	92		M16×70		1309	144		48
			230						1384	159
			235						1421	167
Z7A-280X425	280	425	230	84	104	10	M16×75	15	1478	170		60
			240						1583	190
			250						1680	210
Z7A-300X460	300	460	250					16	1704	213		75
			260						1800	234
			270						1889	255
Z7A-320X495	320	495	270		106	11	M16×80	18	1955	264		84
			280						2036	285
			290						2076	301
Z7A-340X535	340	535	290					20	2193	318		100
			300						2300	345
			305						2354	359
Z7A-360X555	360	555	300	100	122		M20×90	15	2547	382	470	125
			310						2645	410
			320						2738	438
Z7A-390X595	390	595	330,	112	136	12	M20×100	18	3091	510		156
			340						3194	543
			350						3291	576
Z7A-420X630	420	630	350	120	144			20	3371	590		185
			360						3500	630
			370						3620	670
Z7A-460X685	460	685	390	132	158	13	M20×110	24	3949	770	470	235
			400						4300	860
			410						4634	950
Z7A-500X750	500	750	420	152	178		M20×120	30	4881	1025		320
			430						5233	1125
			440						5568	1225
注：Z7A型脹緊聯結套螺釘?shù)臋C械性能等級為10.9級。

乙諦脹緊套工作原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
