z3型脹緊套規格尺寸_使用方法_優點

產品時間：2024-09-30 09:51:04

簡要描述：

脹緊套使用方法：組合，拆卸要根據資料頁面的使用方法進行操作。使用時，可以多段使用，但要根據規定進行組合，如確認輪轂強度，嚴格管理連接扭矩等。同時，傳達扭矩不根據合用數量加倍。因此需要格外注意。力減預壓。...

脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。

脹緊套特征：進行鏈接時，沒有輪轂的軸向移動；具有高傳達力；有自對中功能，但輪轂可移動；扭矩有限制；不要將螺栓以規定扭矩以上的扭矩擰緊。
脹緊套咨詢/訂購示例：
1).型號-內徑+外徑 Z3型、內徑d=25mm、外徑D=50mm

Z3-25×50

2).型號不清楚需提供：內徑、外徑、高度

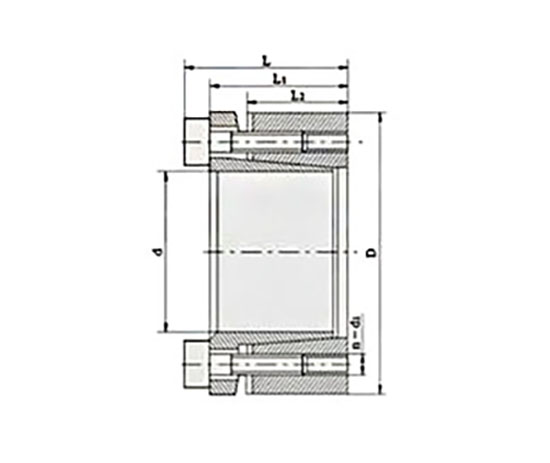

脹緊套產品規格型號表：

脹緊套基本尺寸								額定負荷		脹套與軸結合面上的壓力 Pf N/mm²	脹套與輪轂結合面上的壓力 Pf′ N/mm²	螺釘?shù)?br/>擰緊力矩 MA N·m	重量 kg
型號	d	D	L	L1	L2	d1	n	軸向力F1 KN	轉 矩 M1 KN·m
型號	mm						n	軸向力F1 KN	轉 矩 M1 KN·m
Z3-20X47	20	47	37	31	21.7	M6	4	30	0.30	287	90	17	0.29
Z3-22X47	22	47					4	30	0.33	260	90		0.27
Z3-25X50	25	50					5	35	0.44	287	106		0.30
Z3-28X55	28	55							0.49	256	96		0.36
Z3-30X55	30	55							0.53	239	96		0.34
Z3-35X60	35	60						45	0.81	246	106		0.38
Z3-40X65	40	65						45	0.94	215	98		0.41
Z3-45X75	45	75	46	38	25.3	M8	6	80	1.86	283	134	41	0.70
Z3-50X80	50	80					6	80	2.07	255	126		0.76
Z3-55X85	55	85					7	90	2.54	270	138		0.82
Z3-60X90	60	90					7	90	2.77	247	130		0.88
Z3-65X95	65	95					8	105	3.58	261	141		0.94
Z3-70X110	70	110	60	50	33.4	M10	7	140	5.10	244	128	83	2.10
Z3-75X115	75	115							5.46	228	119		2.20
Z3-80X120	80	120							5.85	214	112		2.30
Z3-85X125	85	125					8	175	7.45	230	129		2.40
Z3-90X130	90	130					8	7.90	217	124	2.60
Z3-95X135	95	135					10	205	9.90	257	149		2.70
Z3-100X145	100	145	68	58	40.8			220	11.00	192	114		3.70
Z3-105X150	105	150							11.55	210	114		3.90
Z3-110X155	110	155							12.10	175	107		4.00
Z3-120X165	120	165					12	260	15.70	192	120		4.30
Z3-125X170	125	170				M12	10	320	17.50	189	120	145	4.80
Z3-130X180	130	180							20.70	188	120		5.90
Z3-140X190	140	190							22.50	175	114		6.30
Z3-150X200	150	200	77	65	45.4		12	380	28.50	196	130		6.70
注：Z3型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。

乙諦脹緊套工作原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。

z3型脹緊套
