脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。 便于調整軸向的位置，安裝及拆卸，提 高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸 用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。
脹緊套咨詢/訂購示例：
1).型號-內徑+外徑 Z5型、內徑d=100mm、外徑D=145mm
Z5-100×145
2).型號不清楚 需提供：內徑、外徑、高度
脹緊套產品規格型號表：

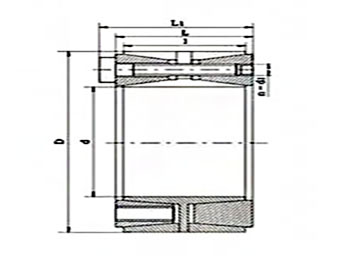

脹緊套基本尺寸 | 額定負荷 | 脹套與軸 | 脹套與輪 | 螺釘?shù)?br/>擰 緊 | 重 量 | ||||||||
型號 | d | D | l | L | L 1 | d1 | n | 軸向力 | 轉 矩 | ||||
mm | |||||||||||||
Z5-100X145 | 100 | 145 | 60 | 65 | 77 | M12 | 10 | 288 | 14.4 | 192 | 132 | 145 | 4.1 |
Z5-110X155 | 110 | 155 | 15.8 | 175 | 123 | 4.4 | |||||||
Z5-120X165 | 120 | 165 | 12 | 346 | 20.8 | 192 | 139 | 4.8 | |||||
Z5-130X180 | 130 | 180 | 68 | 74 | 86 | M12 | 15 | 433 | 28.1 | 193 | 139 | 145 | 6.5 |
Z5-140X190 | 140 | 190 | 18 | 519 | 36.3 | 214 | 157 | 7.0 | |||||
Z5-150X200 | 150 | 200 | 39.0 | 200 | 150 | 7.4 | |||||||
Z5-160X210 | 160 | 210 | 21 | 606 | 48.5 | 219 | 167 | 7.8 | |||||
Z5-170X225 | 170 | 225 | 75 | 81 | 95 | M14 | 18 | 712 | 60.6 | 215 | 162 | 230 | 10.0 |
Z5-180X235 | 180 | 235 | 64.1 | 203 | 155 | 10.6 | |||||||
Z5-190X250 | 190 | 250 | 88 | 94 | 108 | 20 | 792 | 75.2 | 178 | 135 | 14.3 | ||
Z5-200X260 | 200 | 260 | 24 | 950 | 95.0 | 203 | 156 | 15.0 | |||||
Z5-210X275 | 210 | 275 | 98 | 104 | 120 | M16 | 18 | 970 | 102.0 | 187 | 142 | 355 | 17.5 |
Z5-220X285 | 220 | 285 | 990 | 109.0 | 183 | 141 | 19.8 | ||||||
Z5-240X305 | 240 | 305 | 24 | 1318 | 158.0 | 222 | 176 | 21.4 | |||||
Z5-250X315 | 250 | 315 | 1340 | 167.5 | 215 | 170 | 22.0 | ||||||
Z5-260X325 | 260 | 325 | 25 | 1370 | 178.0 | 172 | 23.0 | ||||||
Z5-280X355 | 280 | 355 | 120 | 126 | 144 | M18 | 24 | 1590 | 222.5 | 188 | 149 | 485 | 35.2 |
Z5-300X375 | 300 | 375 | 25 | 1650 | 248.0 | 183 | 146 | 37.4 | |||||
Z5-320X405 | 320 | 405 | 135 | 142 | 162 | M20 | 2140 | 344.0 | 192 | 152 | 690 | 51.3 | |
Z5-340X425 | 340 | 425 | 365.0 | 181 | 144 | 54.1 | |||||||
Z5-360X455 | 360 | 455 | 158 | 165 | 187 | M22 | 2670 | 480.0 | 176 | 139 | 930 | 75.4 | |
Z5-380X475 | 380 | 475 | 508.0 | 166 | 133 | 79.0 | |||||||
Z5-400X495 | 400 | 495 | 535.0 | 158 | 128 | 82.8 | |||||||
Z5-420X515 | 420 | 515 | 30 | 3200 | 673.0 | 181 | 147 | 86.5 | |||||
Z5-450X555 | 450 | 555 | 172 | 180 | 204 | M24 | 3700 | 832.5 | 175 | 142 | 1200 | 112.0 | |
Z5-480X585 | 480 | 585 | 32 | 3950 | 948.0 | 143 | 119.0 | ||||||
Z5-500X605 | 500 | 605 | 988.0 | 168 | 139 | 123.0 | |||||||
Z5-530X640 | 530 | 640 | 190 | 200 | 227 | M27 | 30 | 4320 | 1145.0 | 157 | 130 | 1600 | 151.0 |
脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
