z14型脹緊套規格尺寸_脹緊套使用_脹緊套性能

產品時間：2024-10-04 11:40:05

簡要描述：

脹緊套型號：Z14脹緊套表面：光飾、拋光脹緊套材質：45#,40Cr,304,430等脹緊套用途：泵 | cam | 鏈輪 | 齒輪及滑車等。脹緊套特征：自對中功能,在無法咬合時使用。脹緊套使用方法：組合，拆卸要根據資料頁面的使用方法進行操作。使用時，基本上不要脫脂。進行脫脂，可能會使傳達扭矩降低，因此需...

脹緊套型號： Z14

脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。便于調整軸向的位置，安裝及拆卸，提高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。

脹緊套咨詢/訂購示例：

1).型號-內徑+外徑 Z14型、內徑d=14mm、外徑D=25mm

Z14-14×25

2).型號不清楚需提供：內徑、外徑、高度

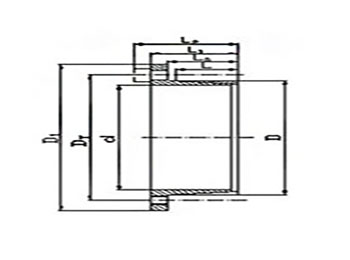

脹緊套產品規格型號表：

脹緊套基本尺寸									額定負荷		內六角螺釘			脹套與軸結合面上的壓力 Pf N/mm²	脹套與輪轂結合面上的壓力 Pf′ N/mm²	重量 kg
型號	d	D	DT	D1	L	L0	L1	L2	轉矩 M1 KN·m	軸向力 F1 KN	內六角螺釘
	d	D	DT	D1	L	L0	L1	L2			d1	n	MA N·m
	mm										d1	n	MA N·m
Z14-14X25	14	25	33	42	16	20	26	30	64	9.20	M4	4	2.9	109	61	0.091
Z14-16X25	16								74	9.20	M4	4	2.9	95	61	0.082
Z14-18X25	18								82	9.20	M4	4	2.9	85	61	0.072
Z14-19X25	19								87	9.20	M4	4	2.9	80	61	0.068
Z14-20X30	20	30	39	50	16	20	26	31	150	15.00	M5	4	6	124	82	0.113
Z14-22X30	22								165	15.00	M5	4	6	113	82	0.110
Z14-24X30	24								180	15.00	M5	4	6	104	82	0.088
Z14-25X36	25	36	45	55	16	20	26	31	187	15.0	M5	4	6	100	69	0.144
Z14-28X36	28								210	15.0	M5	4	6	89	69	0.121
Z14-30X36	30								225	15.0	M5	4	6	83	69	0.105
Z14-32X42	32	42	51	62	16	20	28	33	240	15.0	M5	4	6	77	59	0.200
Z14-35X42	35								260	15.0	M5	4	6	71	59	0.173
Z14-36X42	36								270	15.0	M5	4	6	69	59	0.162
Z14-38X44	38	44	54	66	16	20	28	34	400	21.20	M6	4	10	93	80	0.182
Z14-40X48	40	48	58	70	16	20	28	34	425	21.20	M6	4	10	88	73	0.223
Z14-42X48	42	48	58	70	16	20	28	34	446	21.20	M6	4	10	83	73	0.191
Z14-45X55	45	55	67	82	20	25	35	43	875	38.90	M8	4	25	115	94	0.400
Z14-48X55	48	55	67	82	20	25	35	43	935	38.90	M8	4	25	107	94	0.350
Z14-50X62	50	62	74	89	20	25	35	43	974	38.90	M8	4	25	103	83	0.500
Z14-55X62	55	62	74	89	20	25	35	43	1070	38.90	M8	4	25	94	83	0.410
Z14-60X72	60	72	81	99	20	25	35	43	1165	38.90	M8	4	25	86	71	0.580
Z14-65X72	65	72	81	99	20	25	35	43	1265	38.90	M8	4	25	79	71	0.460
注：Z14型脹緊聯結套螺釘的機械性能等級為8.8級。

乙諦脹緊套工作原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
