wsp萬向節型號_可伸縮萬向節規格_GA萬向節應用

產品時間：2024-10-05 20:04:59

簡要描述：

萬向節系列：wsp（可伸縮型）萬向節庫存：咨詢訂購萬向節材質：45#,40Cr,304,430等。萬向節成品安裝（內）孔：圓孔、鍵槽孔、方孔、六角孔...等等。萬向節轉速：1300RPM-4000RPM；萬向節最大靜扭矩：2000N.m-5000N.m；萬向節最大工作角度：45°。萬向節應用于：紡織機械、食品機械、工程機械、船舶、電廠、鉆孔機等。萬向節...

{pboot:list isrecommend=1} [list:title] {/pboot:list}

萬向節系列：wsp（可伸縮型）

萬向節庫存：咨詢訂購

萬向節材質：45#,40Cr,304,430等。

萬向節成品安裝（內）孔：圓孔、鍵槽孔、方孔、六角孔..等

萬向節轉速：1300RPM-4000RPM；

萬向節最大靜扭矩：2000N.m-5000N.m；

萬向節最大工作角度：45°。

萬向節應用于：紡織機械、食品機械、工程機械、船舶、鉆孔機等。

萬向節咨詢/訂購示例

1).型號-內徑+外徑+伸縮后最短/最長

內徑（d）=12mm、外徑（D）=23mm、

總長最短長度：160mm、總長最長長度：180mm

【示例】GA12*23*160/180 或 WSP12*23*160/180

備注：成品孔類型要求

產品名稱：精密可伸縮萬向節

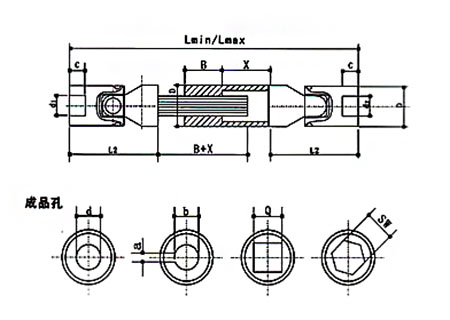

每節最大轉動角度為45°,邊接更大的軸間距GA型（滑動軸承）1000min-1;成品孔公差為H7，另可根據要求開鍵槽、六角孔和方孔，安裝長度L和X（行程）的計算行程：X≤（Lmax－2·L2－B)/2 Lmin≥(Lmax－2·L2+B)/2 最小尺寸Lmin ：Lmin=L2+B+X+L2

可伸縮萬向節規格型號示例表：

3GA		d1Ф20			d2＝Ф20花鍵槽DIN標準						550/650
規格和型號		成品孔徑（H7）			成品孔徑（H7）鍵槽按：DIN6885-1(JS9) 標準						安裝長度：Lmin/Lmax
規格	D1 ; d2 (H7)	D	L2	C	Lmin/Lmax/X	B	a	b	Q	SW	花鍵槽	D1
GA	D1 ; d2 (H7)	D	L2	C	Lmin/Lmax/X	B	a	b	Q	SW	花鍵槽	D1
03GA	10	20	48	12	根據用戶要求決定 Lmin/ Lmax	30	3	11.4	10	10	11×14Z6	22
04GA	12	23	56	13		40	4	13.8	12	12	13×16Z6	26
05GA	14	25	60	13		40	5	16.3	14	14	13×14Z6	29
1GA	16	30	68	16		40	5	18.3	16	16	16×14Z6	32
2GA	18	32	74	17		40	6	20.8	18	18	18×14Z6	37
3GA	20	36	82	18		45	6	22.8	20	20	21×14Z6	42
4GA	22	38	95	22		50	6	24.8	22	22	23×14Z6	47
5GA	25	44	108	26		50	8	28.3	25	25	26×14Z6	52
6GA	30	46
7GA	35	52

備注:(以上供參考)精密可伸縮型萬向節根據需方來圖來樣定做，成品孔另可根據要求開鍵槽、六角孔和方孔，價格另議.需方請點擊以下鏈接(可伸縮萬向節圖紙)請標示詳細產品的規格:

圖紙下載: ↓

可伸縮萬向節圖紙.doc

用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。

wsp_可伸縮式萬向節

wsp萬向節型號_可伸縮萬向節規格_GA萬向節應用
